La chapa de aleación de aluminio 3105 es esencialmente una aleación de aluminio del 98% con adiciones menores para aumentar la fuerza sobre la aleación 1100 y 3003, no es endurecible por el tratamiento térmico y tiene buena resistencia a la corrosión, formabilidad.
Las aplicaciones típicas incluyen el trabajo general de chapa metálica que requiere mayor resistencia que la proporcionada por las aleaciones de aluminio de la serie 1000, el revestimiento residencial, las casas móviles y la fabricación de signos.

Aplicaciones
   Comúnmente utilizado en la fabricación de revestimiento residencial, casas móviles, y la lluvia que transporta productos. Comúnmente utilizado en el trabajo de chapa. Comúnmente utilizado para recubrimiento con laca para muro cortina, fuera de la construcción.

Fabricación y tratamiento térmico

Maquinabilidad
La chapa de aleación de aluminio / aluminio 3105 tiene una maquinabilidad promedio. Sin embargo, su maquinabilidad se puede incrementar en temperamentos más duros que en estado recocido. Los lubricantes de aceite se utilizan para el mecanizado de esta aleación.

Formando
La chapa de aleación de aluminio / aluminio 3105 tiene buenas características de formación. Se sugiere que los radios de curvatura se utilicen en un espesor de 2 t para los hornos H12, H14 y H16 recocidos. Se deben utilizar radios de curvatura de 2 a 7 t para el temple H18.

Soldadura
La chapa de aleación de aluminio / aluminio 3105 tiene buena soldabilidad. Se puede soldar utilizando el método de soldadura por arco.

Tratamiento térmico
La chapa de aleación de aluminio / aluminio 3105 no reacciona al tratamiento térmico excepto durante el trabajo en frío.

Forja
La chapa de aleación de aluminio / aluminio 3105 se puede forjar a temperaturas que oscilan entre 372 y 510 ° C (700 a 950 ° F).

Trabajo en caliente
La chapa de aleación de aluminio / aluminio 3105 puede ser trabajada en caliente a 205 a 372 ºC (400 a 700 ºC)

Trabajo Frío
La chapa de aleación de aluminio / aluminio 3105 tiene buenas características de trabajo en frío en los temperamentos fríos más duros.

Recocido
La chapa de aleación de aluminio / aluminio 3105 se recoje a 344 ◦ C (650 ◦ F) seguida por enfriamiento en aire.

Endurecimiento
La chapa de aleación de aluminio / aluminio 3105 puede ser endurecida sólo por trabajo en frío en humos H12, 14, 16, 18 ó 25.

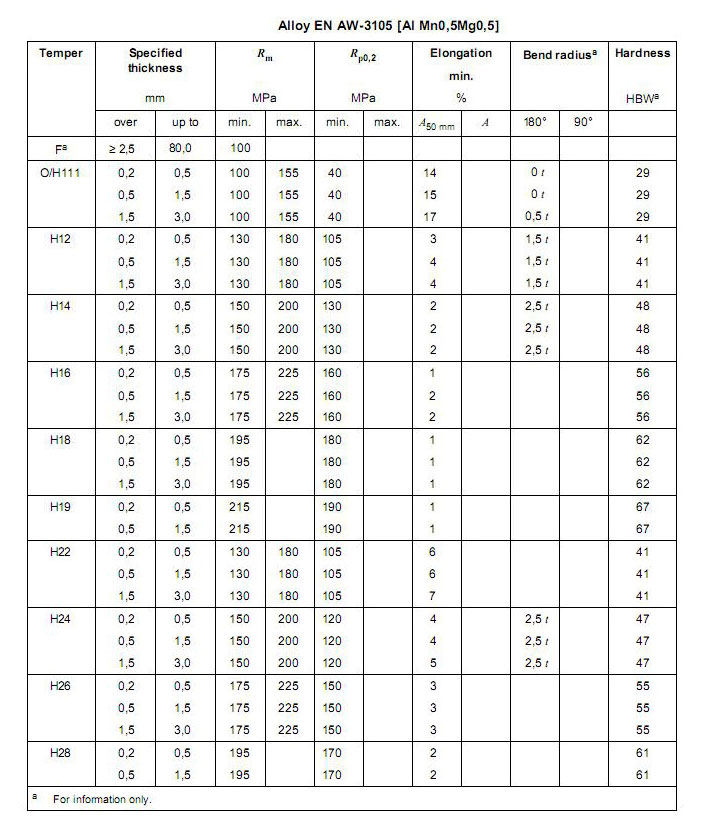

Aplicaciones

Aleación: 3105
Temperaturas: O, H111, H112, H12, H14, H16, H18, H22, H24, H26
Espesor: 0.2mm - 200mm
Con: 500mm - 2000mm
Longitud: 1000mm - 12000mm
Superficie: acabado de molino, acabado brillante, entrelazado de papel, una película lateral, película de ambos lados.


Alloy	Si	Fe	Cu	Mn	Mg	Cr	Ni	Zn	Ti	Ga	V	Others		Aluminium min.
												Each	Total
3105	0.6	0.7	0.3	0.3-0.8	0.2-0.8	0.2	-	0.4	0.1	-	-	0.05	0.15	Remainder
