Fabricantes Profesionales de Aluminio
Mejor Calidad y Honestidad
Hoja de aluminio de la aleación 6082
Contáctenos
Mobile:86 17344894490
Email:inquiry@signialuminium.com
Skype:signialuminium
WhatsApp:: 86 17344894490
Dirección:Edificio A126, No.89 Science Avenue, Zona de Desarrollo de la Industria HI-Tech Nacional, Zhengzhou, Henan
Hoja de aluminio de la aleación 6082
Hoja de aluminio de la aleación 6082
2023-08-28 15:51
     La lámina de aleación de aluminio 6082 es una aleación de resistencia media con excelente resistencia a la corrosión. Tiene la mayor resistencia de las aleaciones de la serie 6000. La aleación 6082 se conoce como una aleación estructural. En forma de placa, la lámina de aluminio i de aleación 6082 es la aleación más comúnmente utilizada para el mecanizado. Como una aleación relativamente nueva, la fuerza más alta de 6082 la ha visto reemplazar 6061 en muchas aplicaciones. La adición de una gran cantidad de manganeso controla la estructura del grano que a su vez da como resultado una aleación más fuerte. En el temple T6 y T651, aleación 6082 máquinas bien y produce bobinas apretado de swarf cuando rompe chips se utilizan.

aluminio aeroespacial

TIPOS DE TEMPERATURA
Los temperamentos más comunes para el aluminio 6082 son:
• T6 - Solución tratada térmicamente y envejecida artificialmente
• O - Suave
• T4 - Solución tratada térmicamente y envejecida naturalmente hasta una condición sustancialmente estable
• T651 - Solución tratada térmicamente, aliviada por estiramiento y luego envejecida artificialmente

Aleación 6082 Placa de aluminio
Aleación 6082 aleaciones de chapa de aluminio contienen magnesio y silicio como los principales elementos de aleación.

Fuerza
Se obtienen niveles moderadamente altos de resistencia mediante el tratamiento térmico a la condición T651, lo que da mayores niveles de resistencia que las aleaciones de la serie 5XXX.

Maquinabilidad
Las aleaciones de placas de aluminio 6082 en la condición T651 son más fáciles de mecanizar que las aleaciones 5XXX.

Formando
Las aleaciones de placas de aluminio 6082 pueden formarse en frío en el temple T651 o T451. La formabilidad es mejor en el T451 que el T651 y aumenta con el espesor decreciente.

Resistencia a la corrosión
Las aleaciones de la placa de aluminio 6082, en el temperamento T651 / T652 / T6, tienen buena resistencia a la corrosión. A diferencia de algunas aleaciones 5XXX, las aleaciones de la placa de aluminio 6XXX no sufren degradación en la resistencia a la corrosión después de la exposición a temperaturas elevadas.

Soldadura
Las aleaciones de placa de aluminio 6082 son fácilmente soldables mediante procedimientos GTA-W o GMA-W siempre que se utilice un material de relleno adecuado. La soldadura reduce la resistencia a la tracción a 165-200 MPa en el área afectada por el calor. En circunstancias especiales, se puede aplicar un tratamiento térmico post soldadura para restablecer parte de la resistencia perdida en esta área.

6082-T651 y 6061-T651 reemplazan a los aceros de baja emisión de carbono en aplicaciones estructurales donde se pueden aprovechar los beneficios de la ligereza, rigidez específica, resistencia a la corrosión y facilidad de fabricación:
   Componentes mecanizados
   Miembros estructurales
   Contenedores de carga

Aplicaciones
6082 se utiliza típicamente en:
  Aplicaciones altamente estresadas
  Vigas
  Puentes
  Grúas
  Aplicaciones de transporte
  Ore salta
  Barriles de cerveza
  Batidos de leche

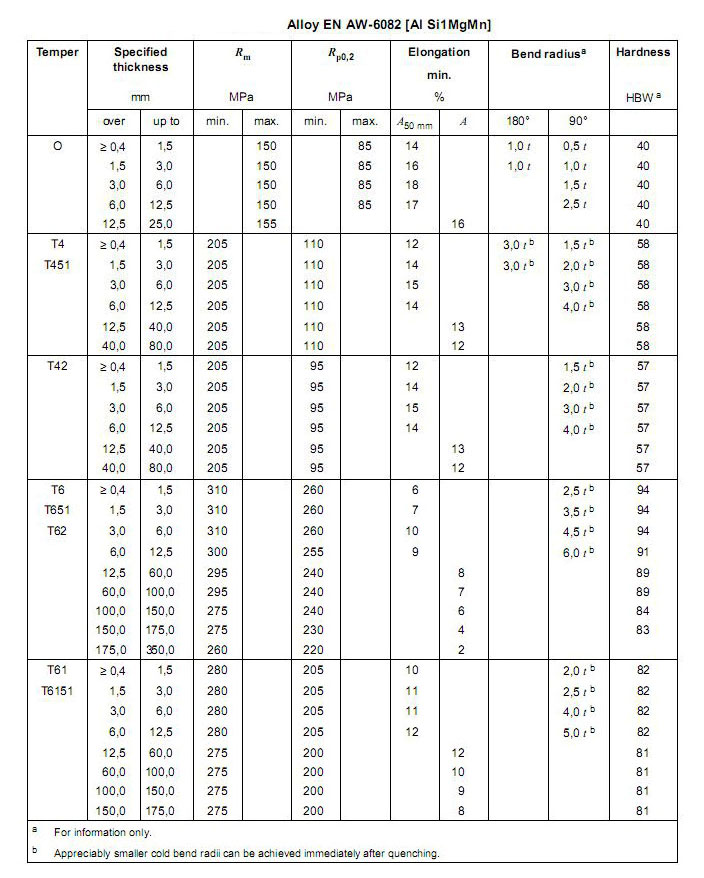

Aleación: 6082
Templado: O, T4, T451, T42, T6, T651, T62, T61, T6151
Capacidad de estiramiento: 300000m2, la anchura supuesta es 2000mm, entonces el espesor máximo es 150m m.
Espesor: 1.0mm - 300mm
Con: 500mm - 3000mm
Longitud: 1000mm - 12000mm
Superficie: acabado de molino, acabado brillante, entrelazado de papel, una película lateral, película de ambos lados.

Alloy Si Fe Cu Mn Mg Cr Ni Zn Ti Ga V Others Aluminium
min.
Each Total
6082 0.7-1.3 0.5 0.1 0.4-1.0 0.6-1.2 0.25 - 0.2 0.1 - - 0.05 0.15 Remainder

hoja aluminio
Envíe su consulta
Envíe su consulta
Producto:
Nombre:
Teléfono:
Email:
contenido:
